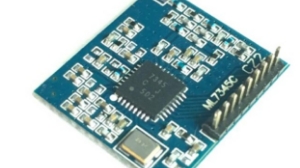

在 5G 通信技术推动下，无线通信对高速率、低延迟的需求正重塑射频前端（RF Front-End, RFFE）模块的技术架构。作为连接基带芯片与天线的关键组件，射频前端模块集成了功率放大器（PA）、射频滤波器、开关、低噪声放大器（LNA）等核心元器件，其性能直接决定了终端设备的通信质量与能效。本文将深入解析 5G 时代射频前端模块的技术演进、材料创新及应用挑战，基于行业实证数据与工程实践展开分析。

技术基础：5G 射频前端的核心需求与架构变革

1. 5G 通信对射频前端的性能要求

频段扩展与多模兼容：

5G 网络涵盖 Sub-6 GHz（3.5 GHz 为主）与毫米波（26/28/39 GHz）双频段，要求射频前端支持20 + 个通信频段，较 4G 时代（8-10 频段）提升超 1 倍。例如，iPhone 15 的射频前端需兼容 NR n1/n2/n3/n5/n7/n8/n12 等 27 个频段，对模块集成度提出极高要求。

高功率与高效率并存：

毫米波频段功率放大器需实现23-28 dBm 输出功率，同时保持35%-40% 功率附加效率（PAE），以平衡 5G 终端的续航压力。相比之下，4G LTE PA 的 PAE 约为 25%-30%。

低损耗与高隔离度：

射频开关在毫米波频段的插入损耗需控制在1.5 dB 以下，隔离度达到30 dB 以上，以减少信号串扰。Sub-6 GHz 频段的滤波器带外抑制需超过50 dB，确保不同频段间的干扰抑制。

2. 射频前端的模块化演进

从分立到集成的架构升级：

4G 时代以分立器件为主，单部手机约需30-40 颗射频元器件；

5G 通过系统级封装（SiP）技术将功率放大器、滤波器、开关等集成于单一模块，如 Qorvo 的 QPM56xx 系列模块集成 16 颗器件，使终端元器件数量减少40%，占用 PCB 面积降低 55%。

毫米波前端的特殊架构：

毫米波频段采用相控阵天线 + 多通道射频前端设计，例如三星 Galaxy S23 的毫米波模块包含 8 通道 PA/LNA，配合天线阵列实现波束成形，通道间相位误差需控制在±5° 以内，幅度误差 ±0.5 dB，以确保信号合成质量。

材料创新：从硅基到宽禁带半导体的技术跨越

1. 功率放大器的材料迭代

GaN-on-SiC 在毫米波的突破：

氮化镓（GaN）材料的电子迁移率达2,000 cm²/V·s，是砷化镓（GaAs）的 2.5 倍，击穿电场强度达 3.3 MV/cm，适合高频大功率场景。Qorvo 的 GaN-on-SiC PA 在 28 GHz 实现28 dBm 输出功率，PAE 达 38%，较传统 GaAs PA 效率提升20%，已用于华为 Mate 60 的毫米波模组。

LDMOS 与 GaAs 在 Sub-6 GHz 的优化：

硅基 LDMOS（横向扩散金属氧化物半导体）在 Sub-6 GHz 频段仍占主流，例如 NXP 的 BLF8888 在 3.5 GHz 实现43 dBm 饱和功率，PAE 65%，适用于基站大功率场景；而 GaAs pHEMT（赝配高电子迁移率晶体管）在终端设备中保持成本优势，Skyworks 的 SKY66317-11 在 2.6 GHz 实现 28 dBm 功率，PAE 32%，用于中低端 5G 手机。

2. 射频滤波器的材料与结构创新

BAW 与 SAW 滤波器的频段分工：

体声波（BAW）滤波器：采用 AlN 压电材料，适用于 Sub-6 GHz 高频段（2.5-6 GHz），Qorvo 的 FBAR 滤波器在 3.5 GHz 的插入损耗 <1.2 dB，带外抑制> 55 dB，用于 5G NR 频段；

表面声波（SAW）滤波器：使用 LiNbO₃材料，在 Sub-6 GHz 低频段（<2.5 GHz）保持成本优势，村田的 SAW 滤波器在 1.9 GHz 插入损耗 < 1 dB，用于 LTE 与 5G 低频段兼容设计。

毫米波频段的微机电（MEMS）滤波器：

毫米波频段采用 MEMS 技术制造带通滤波器，例如 ADI 的 ADMV7123 在 28 GHz 实现3 dB 带宽 1.2 GHz，插入损耗 < 3 dB，体积仅为传统腔体滤波器的 1/10，适用于终端相控阵模块。

3. 射频开关的材料升级

GaAs PIN 二极管与 RF MEMS 开关：

GaAs PIN 二极管开关在 Sub-6 GHz 占据主流，如 RFHIC 的 SPDT 开关在 3.5 GHz 插入损耗 <0.8 dB，切换速度 < 1 μs；而 RF MEMS 开关在毫米波频段展现优势，Knowles 的 ACSW-0117 在 28 GHz 插入损耗 < 1.5 dB，隔离度> 30 dB，寿命超过10^9 次切换，已用于卫星通信终端。

应用突破：从终端到基站的全场景赋能

1. 智能手机射频前端的集成创新

旗舰机型的毫米波模组设计：

iPhone 15 Pro 的毫米波模组采用4×4 相控阵天线 + 8 通道射频前端，单个通道包含 GaN PA、低噪声放大器与移相器，通过 TSMC 的 7 nm CMOS 工艺集成控制电路，整个模组尺寸仅10×15×2 mm³，支持 28 GHz 频段下4 Gb/s 峰值速率，较 4G LTE 提升 8 倍。

中低端机型的 Sub-6 GHz 方案：

联发科天玑 8200 配套的射频前端模块集成 6 颗 GaAs PA、4 颗 SAW 滤波器与 2 颗开关，在 2.6 GHz 频段实现26 dBm 发射功率，满足 Sub-6 GHz 单载波 100 MHz 带宽需求，支持中国移动 n41 频段的 5G 网络，终端成本较毫米波方案降低60%。

2. 5G 基站射频前端的技术突破

Massive MIMO 基站的 PA 阵列：

华为的 5G AAU（有源天线单元）采用 32×32 天线阵列，每个通道配备 GaN-on-SiC PA，在 3.5 GHz 实现28 dBm 输出功率，整站发射功率达100 W 以上，覆盖半径达2 km，较 4G 基站提升 30% 覆盖范围。

高效率功放与散热设计：

诺基亚的 AirScale 基站使用液冷散热的 GaN PA，在 4.5 GHz 频段 PAE 达50%，较传统风冷方案散热效率提升 40%，每瓦功耗支持的数据速率达20 Mb/s，降低运营商的电费成本。

3. 物联网与车联网的射频前端创新

C-V2X 车载射频模块：

恩智浦的 TRF37203 射频前端支持 5.9 GHz 的 C-V2X 频段，集成功率放大器、低噪声放大器与开关，输出功率达30 dBm，通信距离超过1 km，满足自动驾驶车辆的实时通信需求，延迟控制在50 ms 以内。

毫米波物联网传感器：

高通的 QCA6410 毫米波传感器在 60 GHz 频段实现10 m 范围内的高精度测距，测距误差 < 2 cm，用于智慧工厂的资产追踪，配合射频前端的低功耗设计，传感器续航可达12 个月。

挑战与应对策略

1. 高频段的信号损耗与散热难题

毫米波的传播损耗挑战：

28 GHz 毫米波在空气中的传播损耗达96 dB/km，是 3.5 GHz（80 dB/km）的 1.2 倍。应对方案包括：

采用波束成形技术，通过相控阵天线实现20 dB 增益，补偿传播损耗；

优化射频前端的低噪声系数（NF），例如毫米波 LNA 的 NF 需控制在3 dB 以下，确保接收灵敏度。

高功率密度的散热设计：

毫米波 PA 的功率密度达2 W/mm²，是 Sub-6 GHz PA 的 2 倍。解决措施包括：

使用 SiC 衬底提升热导率（490 W/m・K），较 GaAs（50 W/m・K）提升近 10 倍；

采用倒装焊（Flip Chip）技术，缩短热传导路径，将结温控制在150°C 以下。

2. 多频段集成的成本与复杂度

频段数量激增带来的设计挑战：

5G 终端需支持 20 + 频段，传统分立方案导致成本飙升。解决方案：

采用异质集成技术，如 Qorvo 的 RF Fusion 平台，将 GaN PA、SAW/BAW 滤波器、开关集成于同一封装，减少焊线数量，降低寄生效应，使模块成本较分立方案降低35%；

开发可重构射频前端，通过软件定义射频（SDR）技术，使用可调谐滤波器覆盖多个频段，例如 Murata 的可调 BAW 滤波器在 2-6 GHz 范围内通过电压调谐覆盖 5 个频段，调谐范围达15%。

3. 电磁兼容性（EMC）与可靠性挑战

多天线系统的干扰抑制：

5G 终端的 MIMO 天线数量达 4-8 根，天线间隔离度需 >20 dB，否则会导致接收灵敏度下降。解决方法：

采用电磁带隙（EBG）结构设计天线基板，提升天线间隔离度至25 dB 以上；

在射频前端集成干扰消除电路，如 Keysight 的 EMI 分析工具可预测并优化模块的 EMC 性能，将辐射杂散控制在 **-50 dBm 以下 **。

恶劣环境下的可靠性：

车载射频前端需通过 - 40°C 至 125°C 的温度循环测试，毫米波模块的焊球需承受1,000 次热循环无开裂。应对措施：

采用底部填充（Underfill）技术增强焊点可靠性，如 Ablestik 的环氧树脂底部填充胶可使热循环寿命提升3 倍；

优化封装材料的热膨胀系数（CTE），例如使用陶瓷封装（CTE 6 ppm/°C）匹配 SiC 芯片（CTE 4.5 ppm/°C），减少热应力。

5G 通信的普及正推动射频前端技术迈向高频化、集成化与低功耗的新高度。从智能手机到基站，从消费电子到车联网，射频前端模块作为无线通信的 “桥梁”，其技术突破直接决定了 5G 网络的性能边界。随着 GaN/SiC 宽禁带半导体、异质集成封装等技术的成熟，射频前端将持续突破高频损耗与集成复杂度的瓶颈，为 6G 通信与万物互联奠定硬件基础。
